Loadcell HSX

LOAD CELL HSX KELI

  • Loadcell HSX các mức tải trọng: 5kg ~ 500kg
  • Đạt chứng chỉ OIML C3
  • Kiểu dáng dòng sản phẩm: Thuộc loại cảm biến lực uốn đơn dạng xoắn.
  • Loadcell HSX-A được ứng dụng: Cân bồn, Cân băng tải, Cân đóng bao.
  • Vật liệu chế tạo Cảm biến lực HSX-A: Hợp kim thép.

SƠ ĐỒ ĐẤU NỐI & BẢNG KÍCH THƯỚC LOADCELL HSX KELI

Sơ đồ đấu nối

Exc+ExcSig+SigShield
ĐỏĐenXanhTrắng
Bảng sơ đồ đấu nối dây tín hiệu loadcell HSX theo tiêu chuẩn nhà sản xuất.

Kích thước sản phẩm

Công suất định mức (Kg)LL1L2L3L4L5HH1CC1C2C3
5~25012010821820442020Φ8.2Φ25.5Φ32Φ45
300~50012010821820442020Φ10.2Φ25.5Φ32Φ45
Bảng thông số kích thước sản phẩm loadcell HSX được chia theo tải trọng định mức. Dựa theo bảng thông số kích thước này quý khách hàng có thể xây dựng thiết kế được bộ giá đỡ cũng như thiết kế cơ khí sản phẩm của mình.

BẢNG THÔNG SỐ KỸ THUẬT

Công suất định mức (Rated capacity): 5kg to 500kgPhạm vi nhiệt độ hoạt động (Operating temperature range): -30 to +70℃
Điện áp biến đổi (Rated output): 2.0±0.002mv/vQuá tải an toàn (Maximum safe overload):120% OF R.C
Lỗi kết hợp (Combined error):C3Quá tải phá hủy (Ultimate safe overload):150% OF R.C
Độ không lặp lại (Non-repeatability):±0.02% F.SĐiện áp khuyên dùng (Recommended Excitation):10 to 12V DC
Không tuyến tính (Non-linearity):±0.02% F.SĐiện áp tối đa (Maximum Excitation):15V DC
Độ trễ (Hysteresis error):±0.02% F.SCấp bảo vệ an toàn (Environment protection): IP68
Điểm cân bằng (Zero balance): ±1% F.SKháng trở đầu vào (Input impedance): 400±20Ω
Creep error(30minutes): ±0.02% F.SKháng trở đầu ra (Output impedance): 352±3Ω
Hiệu ứng nhiệt độ cân bằng(Temperature effect on zero): ±0.02% F.SĐiện trở cách điện ở 50V (Insulation resistance at 50V DC): ≥5000MΩ
Hiệu ứng nhiệt độ đầu ra (Temperature effect on output): ±0.02% F.SChất liệu (Material): Hợp kim mạ niken
Nhiệt độ bù (Compensated temperature range): -10 to +40℃

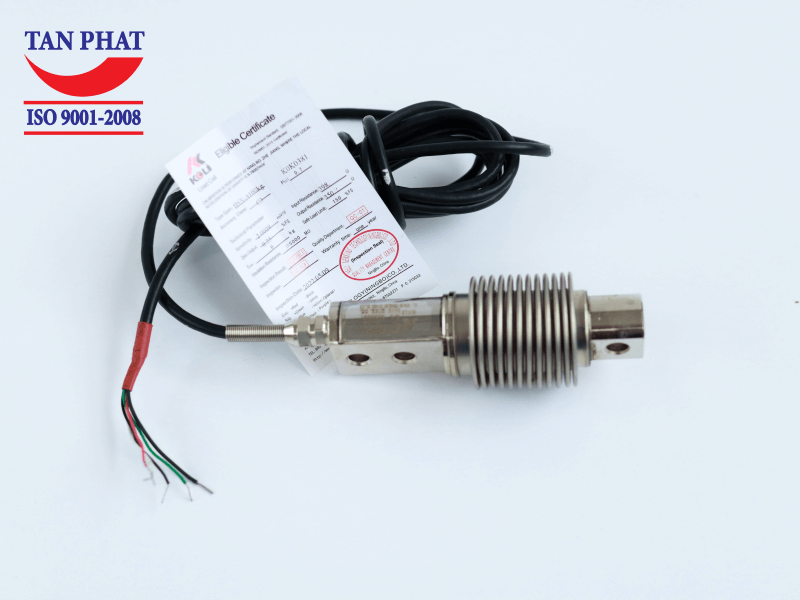

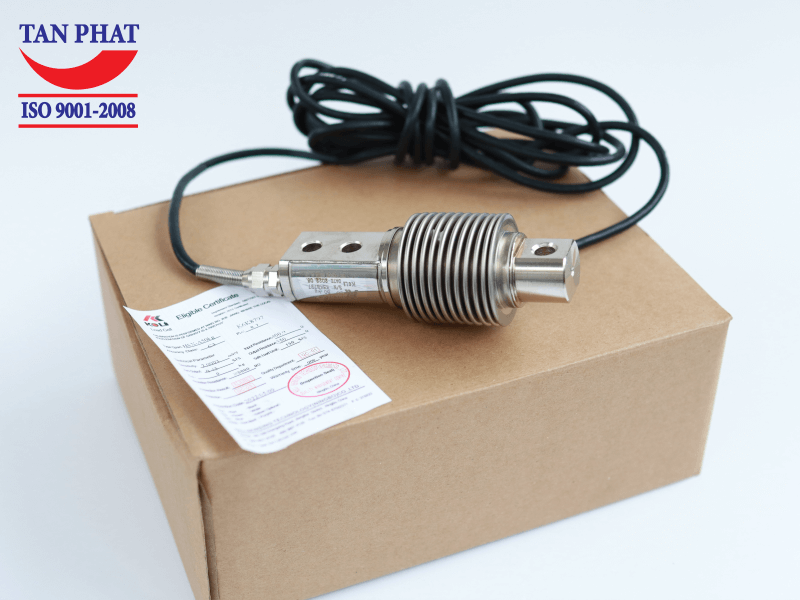

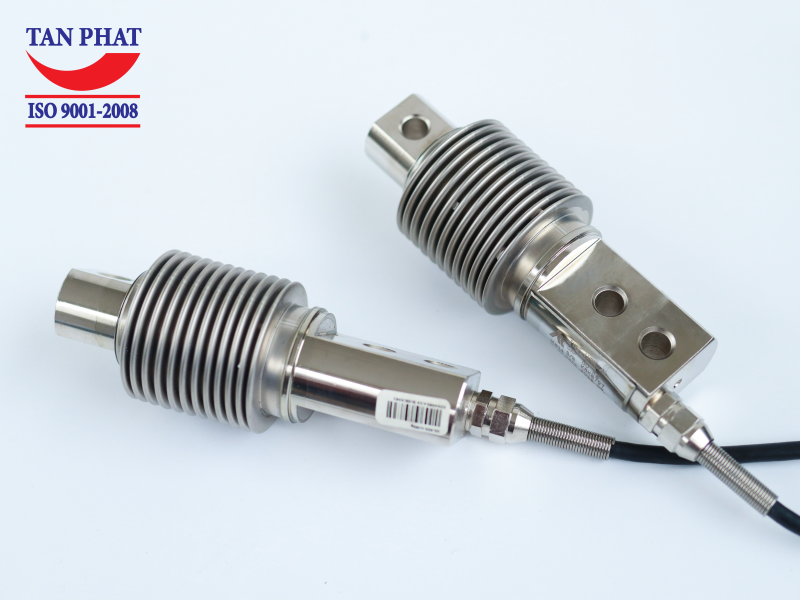

THÔNG TIN HÌNH ẢNH THỰC TẾ LOADCELL HSX

Loadcell HSX-A là một loại thiết bị cảm biến lực dạng thanh với phần giữa có thiết kế xoán chống rung, loadcell là loại xác định lực bằng kiểu uốn đơn, kiểu tín hiệu xác định là truyền thông tín hiệu Analog.
HSX-A là loại cảm biến được sản xuất và cung cấp bởi hãng Keli Trung Quốc. Đây là sản phẩm có chất lượng ổn định, giá thành rẻ hơn, cạnh tranh trực tiếp với các dòng sản phẩm tương đương đang có trên thị trường được nhập khẩu từ Châu Âu, Châu Mỹ.
Bảng vẽ chi tiết thông số kỹ thuật và kích thước của loại cảm biến lực HSX, loadcell xoắn ứng dụng trong cân băng tải, cân định lượng, cân đóng bao và các doàng cân động khác phổ biến hiện nay.
